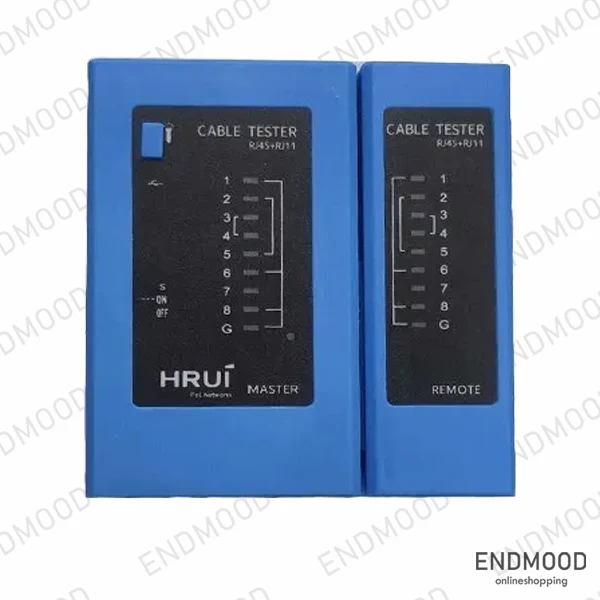

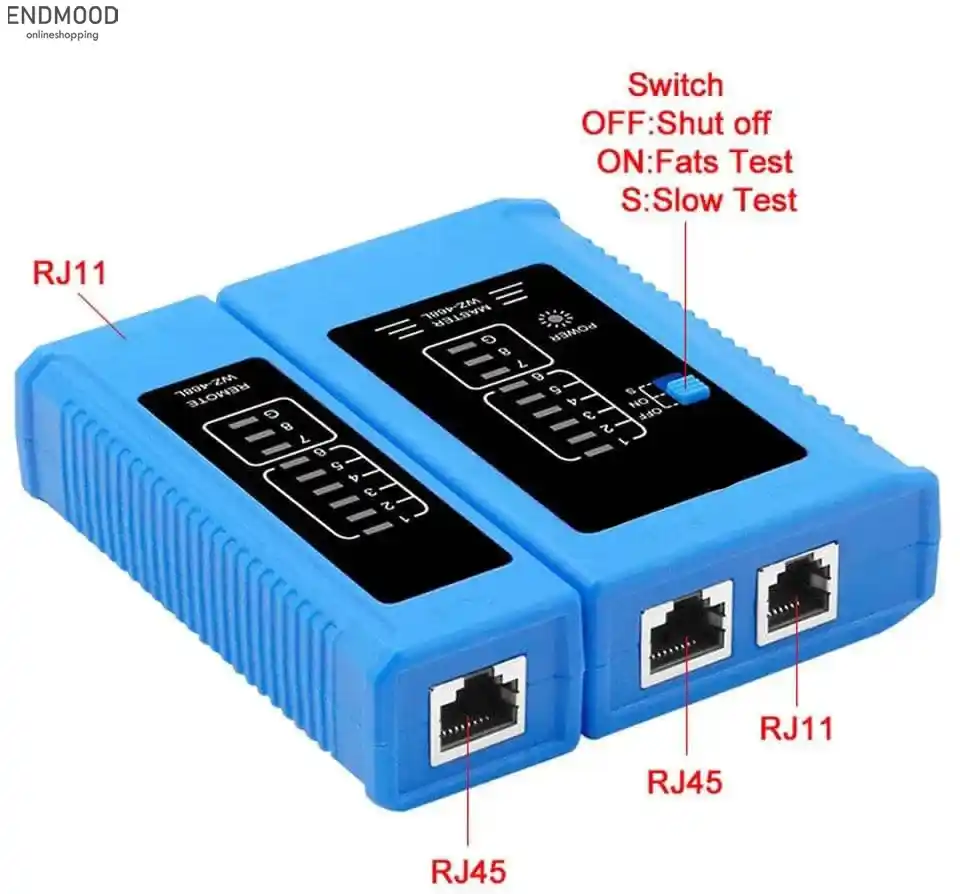

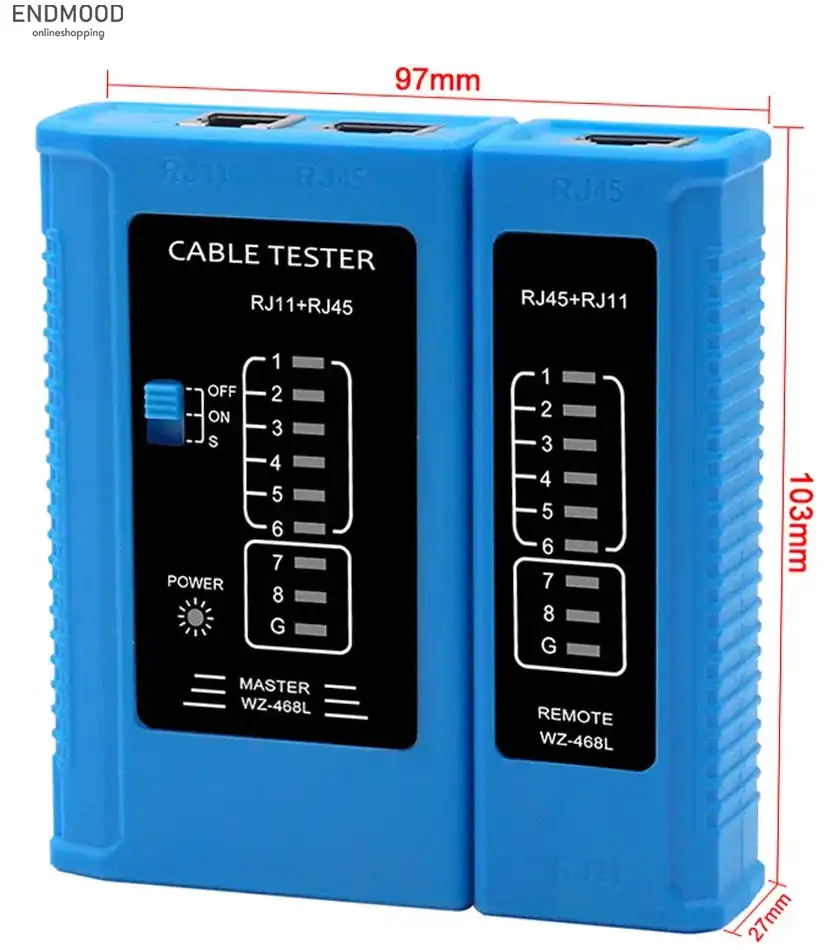

تستر شبکه HRUI ( Network Cable Tester)

تستر کابل شبکه چیست؟

تستر کابل شبکه (Network Cable Tester) دستگاهی است که برای تست و تشخیص عملکرد کابل‌های شبکه استفاده می‌شود. این دستگاه به شما اجازه می‌دهد تا اتصالات کابل‌های شبکه را بررسی کنید و مشکلاتی مانند اتصال نادرست، سیم‌های قطع شده، تداخل‌ها و قطعی‌ها را تشخیص دهید.

انواع تستر شبکه

تسترهای شبکه، بسته به نیازها در مدل‌های مختلفی تولید و روانه بازار می‌شوند. با این‌حال، تسترهایی که امروزه در بازار مشاهده می‌کنیم به شرح زیر هستند:

تسترهای کابل LAN: این نوع تسترها برای تست و بررسی کابل‌های شبکه از جمله کابل‌های Ethernet (UTP/STP) استفاده می‌شوند. آنها قادرند تاخیر، مقاومت، تداخل متقابل، قطعی و طول کابل را اندازه‌گیری کنند و خطاهای موجود در کابل را تشخیص دهند.
تسترهای فیبر نوری: این نوع تسترها برای تست و بررسی کابل‌های فیبر نوری استفاده می‌شوند. آنها قابلیت اندازه‌گیری طول کابل، تشخیص قطعی و کوتاهی، تعیین نوع فیبر و نرخ تلفات سیگنال را دارند. همچنین، تسترهای فیبر نوری می‌توانند برای تست و بررسی اتصالات فیبری و اندازه‌گیری تلفات در سیستم‌های فیبر نوری استفاده شوند.
تسترهای شبکه بی‌سیم: این نوع تسترها برای تست و تحلیل شبکه‌های بی‌سیم مورد استفاده قرار می‌گیرند. آنها قابلیت اسکن شبکه‌های بی‌سیم، تشخیص سطح سیگنال، تحلیل تداخل‌ها و ارائه اطلاعات مربوط به کانال‌ها و دستگاه‌های متصل را دارند.
تسترهای کلاس PoE (تغذیه از طریق اترنت): این نوع تسترها برای تست و بررسی شبکه‌هایی استفاده می‌شوند که از تکنولوژی تامین انرژی از طریق PoE برای تامین برق دستگاه‌های متصل استفاده می‌کنند. آنها قادرند جریان، ولتاژ و توان PoE را اندازه‌گیری کنند و از عملکرد صحیح تغذیه PoE اطمینان حاصل کنند.

اجزای تشکیل‌دهنده تستر کابل شبکه

معمولاً تستر کابل شبکه از دو بخش اصلی زیر ساخته شده است:

قسمت فرستنده (Transmitter): این قسمت از طریق یک کابل به یکی از سرهای کابل شبکه متصل می‌شود و سیگنال‌های تست را از طریق کابل ارسال می‌کند.
قسمت گیرنده (Receiver): این قسمت به سر دیگر کابل شبکه متصل می‌شود و سیگنال‌های دریافت شده را تحلیل می‌کند. این قسمت مجهز به نشانگرها، نورها یا نمایشگرهای دیجیتالی است که نتایج تست را به شما نشان می‌دهد.

با استفاده از تستر کابل شبکه، کارشناسان شبکه قادر هستند موارد زیر را بررسی کنند:

تعیین درست بودن اتصال پین به پین (Pin-to-Pin) در کابل
تشخیص و بررسی سیم‌های قطع شده یا آسیب دیده در کابل
تشخیص و بررسی تداخل‌های الکترومغناطیسی (EMI) در کابل
تست طول کابل و تعیین محل قطعی و تلفات در طول کابل
تشخیص و بررسی اتصالات نادرست یا مشکل‌دار مانند Split Pair، Crossed Pair و…
انجام تست پینگ به منظور بررسی ارتباط شبکه با استفاده از تستر کابل شبکه همراه با کابل تستر

با توجه به توضیحاتی که ارائه کردیم باید بگوییم که تستر کابل شبکه ابزاری مهم برای متخصصان شبکه است و به آن‌ها کمک می‌کند تا مشکلات احتمالی در کابل‌های شبکه را تشخیص داده و رفع کنند.

چرا به تستر کابل شبکه نیاز داریم ؟

تستر کابل شبکه در شبکه‌های کابلی و ارتباطات شبکه بسیار حیاتی است. دلایل مهمی که نیاز به استفاده از تستر کابل شبکه را توجیه می‌کنند به شرح زیر هستند:

اولین مورد تایید صحت و درستی نصب کابل است. تستر کابل شبکه به شما اجازه می‌دهد از صحت و درستی نصب کابل اطمینان حاصل کنید. با استفاده از تستر کابل، می‌توانید مسیر کابل، اتصالات، و اتصالات پچ را بررسی کنید و اطمینان حاصل کنید که هیچ خطایی در نصب و اتصال کابل رخ نداده است. تشخیص اشکالات و خرابی‌ها یکی دیگر از قابلیت‌های تستر شبکه است. تستر کابل شبکه اجازه می‌دهد اشکالات و خرابی‌های موجود در کابل را تشخیص دهید. با اندازه‌گیری پارامترهای فیزیکی مانند تاخیر، مقاومت، تداخل متقابل و غیره، می‌توانید هرگونه خرابی، تداخل یا مشکل را شناسایی کنید و به طور سریع آن را رفع کنید.
علاوه بر این، تستر کابل شبکه یکی از ابزارهای مهم در عیب‌یابی است. در صورت بروز مشکلات در شبکه، تستر کابل شبکه کمک می‌کند تا مشکلات را شناسایی و عیب‌یابی را انجام دهید. با تست کابل و بررسی نتایج، می‌توانید محل و علت مشکل را تشخیص داده و برای رفع آن اقدام کنید.
تستر کابل شبکه در زمینه ارزیابی کیفیت اتصال نیز قابل استفاده است. با استفاده از تستر کابل، می‌توانید کیفیت اتصالات را ارزیابی کنید. به طور مثال در شبکه‌های اترنت، میزان تداخل‌های متقابل و اتصالات نامناسب می‌توانند باعث کاهش سرعت و کیفیت انتقال داده شوند. با تستر کابل می‌توانید این‌گونه مشکلات را شناسایی و کیفیت ارتباط شبکه‌های محلی را افزایش دهید.

تستر کابل شبکه چه تست‌هایی را انجام می‌دهد؟

تستر کابل شبکه از روش‌های مختلفی برای تست کابل و تشخیص مشکلات احتمالی استفاده می‌کند. همین مسئله باعث می‌شود تا تسترها بتوانند انواع مختلفی از تست‌ها را انجام دهند. برخی از آن‌ها به شرح زیر هستند:

تست اتصال پین به پین (Pin-to-Pin Test): این تست برای بررسی درستی اتصال پین‌های سرهای کابل به یکدیگر استفاده می‌شود. تستر کابل شبکه سیگنال‌های تست را از طریق یک سر کابل ارسال می‌کند و سیگنال‌های دریافت شده را از طریق سر دیگر کابل مورد بررسی قرار می‌دهد. اگر همه پین‌ها به درستی متصل شده باشند، تستر کابل شبکه نتیجه موفق را نمایش می‌دهد.
تست طول کابل (Length Test): تستر کابل شبکه قادر است طول کابل را اندازه‌گیری کند. برای این کار، سیگنال‌های تست به کابل فرستاده می‌شود و زمانی که سیگنال بازگشتی دریافت شود، بر اساس زمان بازگشت سیگنال، طول کابل تخمین زده می‌شود.
تشخیص سیم‌های قطع شده یا آسیب دیده: تستر کابل شبکه می‌تواند سیم‌های قطع شده یا آسیب دیده در کابل را شناسایی کند. این کار با ارسال سیگنال‌های تست از طریق یک سر کابل و مشاهده سیگنال در سر دیگر کابل انجام می‌شود. اگر سیگنال دریافت شده ناقص باشد یا به آن سر کابل نرسد، نشانگرها در دستگاه نشان می‌دهند که سیم‌ها قطع شده یا آسیب دید‌ه‌اند.
تشخیص تداخل‌ها و نویزها (Crosstalk and Noise Detection): تستر کابل شبکه قادر است تداخل‌ها و نویزهای الکترومغناطیسی (EMI) را شناسایی کند. این تداخل‌ها ممکن است به دلیل اتصال نادرست سیم‌ها یا اختلافات الکتریکی باشد که می‌تواند به کاهش کیفیت سیگنال منتقل شده در کابل منجر شود.
تست اتصالات اشتباه (Miswiring Test): تستر کابل شبکه قادر است اتصالات اشتباه مانند اتصالات یک جفت جدا شده (Split Pair) یا Crossed Pair را شناسایی کند. این اتصالات اشتباه ممکن است منجر به اختلال در انتقال داده‌ها یا عدم اتصال درست دستگاه‌ها شوند.

به طور کلی، تستر کابل شبکه به شما کمک می‌کند از کیفیت و عملکرد بهینه کابل‌ها و اتصالات شبکه اطمینان حاصل کنید، مشکلات را تشخیص داده و بهبودهای لازم را انجام دهید تا در نهایت شبکه‌ای پایدار داشته باشید. برای مشاهده محصولات بیشتر تستر شبکه یا مشاوره خرید محصولات فروشگاه اندمود ، با مشاورین فروش تماس حاصل کنید.
