پچ پنل فیبر نوری

پچ پنل فیبر نوری چیست؟

پچ پنل فیبر نوری، که به عنوان یک محفظه مدیریت فیبر نوری یا (FODP – Fiber Optic Distribution Panel) نیز شناخته می شود، یکی از حیاتی ترین اجزا در تجهیزات فیبرنوری و زیرساخت شبکه ای مبتنی بر فیبر نوری است. پچ پنل فیبر نوری یک جعبه فلزی یا پلاستیکی است که به منظور فراهم آوردن یک نقطه پایانی مطمئن، متمرکز و سازمان دهی شده برای کابل های فیبر نوری ورودی و امکان اتصال آسان به تجهیزات فعال شبکه (مانند سوئیچ ها) طراحی شده است.

پچ پنل فیبر نوری این امکان را می دهد که تارهای فیبر نوری ورودی از کابل اصلی (که معمولاً به روش فیوژن یا جوش فیبر به پیگتیل ها متصل شده اند) به آداپتورهای نصب شده در جلوی پنل هدایت شوند. این ساختار، نه تنها حفاظت فیزیکی از اتصالات حساس فیبر را تضمین می کند، بلکه عملیات مدیریتی، عیب یابی و پچ کردن (اتصال با کابل پچ کورد) را به سادگی و با کمترین ریسک آسیب به فیبرها امکان پذیر می سازد. به طور خلاصه، پچ پنل فیبر نوری ستون فقرات مدیریتی شبکه فیبر شماست.

---

اند‌مود: پیشگام در تامین زیرساخت‌های نوری و شبکه

مجموعه تخصصی اندمود (EndMood) با تکیه بر دانش فنی روز و تجربه چندین ساله در بازار IT کشور، فعالیت خود را با تمرکز بر تامین و توزیع تجهیزات پسیو و اکتیو فیبر نوری و شبکه آغاز نموده است. هدف بنیادین این مجموعه از بدو تاسیس، پر کردن خلاء موجود در دسترسی به کالاهای اورجینال و باکیفیت مخابراتی بوده است.

ما در اندمود بر این باوریم که کیفیت زیرساخت، ضامن پایداری ارتباطات است. از این رو با حذف واسطه ها و عرضه مستقیم برترین برندهای بازار، تلاش کرده ایم تعادلی منطقی میان «تضمین اصالت کالا» و «قیمت رقابتی» برای همکاران، پیمانکاران و مدیران IT فراهم آوریم. مشاوره تخصصی پیش از خرید و تعهد به خدمات پس از فروش، هویت ماست.

---

وظایف پچ پنل فیبر نوری

وظایف پچ پنل فیبر نوری بسیار متنوع و حیاتی است که در سه دسته اصلی زیر خلاصه می شود:

حفاظت فیزیکی و محیطی از فیبر نوری

وظیفه پچ پنل فیبر نوری در گام اول، محافظت از نقاط حساس اتصال فیبر است. نقاط جوش (Splice Points) و انتهای تارهای فیبر نوری به شدت نسبت به خمش، کشش و گرد و غبار آسیب پذیر هستند. پچ پنل با فراهم کردن یک محیط بسته و استاندارد، از این نقاط در برابر آسیب های فیزیکی و عوامل محیطی محافظت می کند.

سازماندهی و مدیریت کابل های فیبر نوری

پچ پنل فیبر نوری یک ابزار عالی برای مدیریت کابل ها است. این تجهیز با جداسازی کابل های ورودی و خروجی، ایجاد مسیرهای مشخص برای فیبرهای داخل بدنه و نگهداری تارهای اضافی در محفظه کاست پچ پنل فیبر نوری، از درهم تنیدگی کابل ها جلوگیری کرده و ساختاری منظم را در کابینت پچ پنل فیبر نوری یا رک فراهم می آورد. این سازماندهی به ویژه در پچ پنل های با ظرفیت بالا مانند پچ پنل فیبر نوری 48 پورت حیاتی است.

تسهیل اتصال و عیب یابی شبکه

وظیفه پچ پنل فیبر نوری به عنوان نقطه میانی اتصال، امکان پچ کردن سریع و جابه جایی اتصالات را فراهم می کند. در صورت نیاز به تغییر توپولوژی یا عیب یابی یک مسیر، به جای دستکاری کابل های اصلی شبکه، تنها کافی است پچ کوردهای متصل به جلوی پچ پنل را جابه جا کنیم.

مزایای پچ پنل فیبر نوری

مزایای پچ پنل فیبر نوری فراتر از صرفاً سازماندهی است و مستقیماً بر روی کارایی، طول عمر و هزینه های عملیاتی شبکه تأثیر می گذارد:

مزایای پچ پنل فیبر نوری در کاهش هزینه ها و زمان تعمیر

مزیت پچ پنل فیبر نوری در این است که در صورت قطع شدن یک لینک، عیب یابی و بازیابی اتصال به سادگی و سرعت انجام می شود. با وجود پچ پنل، نیازی به لحیم کاری مجدد یا دستکاری کابل های زیرساخت نیست؛ تنها کافی است پچ کورد آسیب دیده تعویض شود. این امر زمان خرابی شبکه (Downtime) و هزینه های تعمیر و نگهداری را به شدت کاهش می دهد.

انعطاف پذیری و ماژولار بودن در توسعه شبکه

پچ پنل فیبر نوری یک راه حل مقیاس پذیر است. شما می توانید با نصب پچ پنل های با ظرفیت بالا مانند پچ پنل فیبر نوری 24 پورت یا پچ پنل فیبر نوری 48 کر، امکان توسعه های آتی را در نظر بگیرید و در صورت نیاز، تنها با اضافه کردن ماژول های آداپتور یا کاست های بیشتر، ظرفیت شبکه را افزایش دهید.

انواع پچ پنل فیبر نوری بر اساس ساختار نصب و طراحی بدنه

انواع پچ پنل فیبر نوری بر اساس نحوه نصب و فرم فاکتور به دو دسته اصلی تقسیم می شوند:

پچ پنل رک  مونت شده (Rack-Mount Patch Panel)

پچ پنل رک  مونت شده (Rack-Mount Patch Panel) رایج ترین نوع پچ پنل است که به طور خاص برای نصب در رک های استاندارد ۱۹ اینچ طراحی شده است. این نوع پچ پنل با اشغال یک یا چند واحد یونیت (U) در رک، امکان مدیریت متمرکز و یکپارچه کابل ها را در کنار سایر تجهیزات شبکه ای مانند سوئیچ ها و سرورها فراهم می کند.

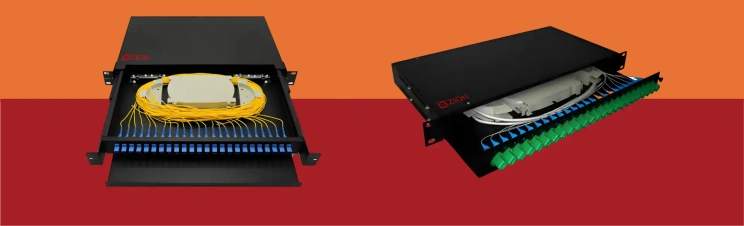

پچ پنل کشویی (Sliding Rack-Mount)

پچ پنل کشویی یا (Sliding Patch Panel) یک زیرمجموعه از پچ پنل های رک مونت شده است. این پچ پنل ها دارای ریل های متحرک هستند که به پنل اجازه می دهند به راحتی از داخل رک خارج شده و مجدداً به داخل رانده شود. پچ پنل کشویی فرآیند جوش فیبر، نصب آداپتورها و مدیریت داخل پچ پنل را برای تکنسین بسیار آسان تر می کند، زیرا دسترسی کامل به پشت و داخل محفظه فراهم می شود.

پچ پنل دیواری (Wall-Mount Patch Panel)

پچ پنل دیواری (Wall-Mount Patch Panel) برای نصب در محیط هایی که فاقد رک سرور هستند یا نیاز به نقاط دسترسی فیبر در نقاط پراکنده ساختمان دارند، ایده آل است. پچ پنل دیواری معمولاً ابعاد کوچک تری دارد و از فیبرهای کمتری (مانند پچ پنل فیبر نوری 4 پورت یا پچ پنل فیبر نوری 6 پورت) پشتیبانی می کند. پچ پنل دیواری حفاظت فیزیکی لازم را در محلی که امکان نصب رک وجود ندارد، فراهم می کند.

مقایسه انواع پچ پنل بر اساس ساختار و نصب (Rack-Mount و Wall-Mount)

ویژگی	پچ پنل رک ‌مونت ثابت (Fixed Rack-Mount)	پچ پنل کشویی (Sliding Rack-Mount)	پچ پنل دیواری (Wall-Mount Patch Panel)
محل نصب اصلی	داخل رک ۱۹ اینچ استاندارد	داخل رک ۱۹ اینچ استاندارد	روی دیوار یا در محفظه‌های کوچک
تراکم پورت/کر	متوسط تا بالا (تا ۴۸ کر/پورت)	متوسط تا بسیار بالا (از پچ پنل فیبر نوری 24 پورت تا ۹۶ کر/پورت)	کم (معمولاً پچ پنل فیبر نوری 6 پورت یا ۱۲ پورت)
دسترسی و نگهداری	سخت‌تر (نیاز به فضای پشت رک)	بسیار آسان (قابلیت بیرون کشیدن کامل پنل)	آسان (دسترسی از جلو)
کاربرد اصلی	اتاق‌های سرور با نیاز کمتر به تغییرات	مراکز داده با نیاز به فیوژن و نگهداری مکرر	شبکه‌های کوچک یا نقاط توزیع انتهایی
نمونه محصول	پچ پنل نگزنس ثابت	پچ پنل کی نت کشویی	پچ پنل دیواری 4 پورت

انواع پچ پنل فیبر نوری بر اساس ظرفیت، کانکتور و برند

انواع پچ پنل فیبر نوری همچنین بر اساس مشخصات فنی مانند تعداد پورت و نوع کانکتور تقسیم بندی می شوند:

دسته بندی پچ پنل فیبر نوری بر اساس ظرفیت (تعداد پورت/کر)

ظرفیت پچ پنل، به تعداد تارهای فیبری اشاره دارد که می تواند مدیریت کند. از پچ پنل های کوچک تا تراکم بالا، ما تمامی مدل ها را ارائه می کنیم:

• پچ پنل فیبر نوری 12 پورت: بسیار پرکاربرد در شبکه های اداری کوچک و متوسط.
• پچ پنل فیبر نوری 24 پورت: استاندارد صنعتی برای اکثر تأسیسات شبکه ای متوسط.
• پچ پنل فیبر نوری 48 پورت: ایده آل برای مراکز داده بزرگ و کابل کشی های با تراکم بالا. مدل پچ پنل فیبر نوری 48 کر یا پچ پنل فیبر نوری 48 کور به ظرفیت ۴۸ هسته یا تار فیبر اشاره دارد.

دسته بندی پچ پنل فیبر نوری بر اساس نوع کانکتور

نوع آداپتور نصب شده بر روی پنل، نوع پچ کورد مورد نیاز برای اتصال را تعیین می کند:

• پچ پنل فیبر نوری SC: برای شبکه های با تراکم متوسط رایج است. نمونه هایی چون پچ پنل فیبر نوری 12 پورت sc و پچ پنل فیبر نوری 24 پورت sc از محصولات پرفروش هستند. همچنین پچ پنل فیبر نوری 12 پورت داپلکس sc امکان اتصال ۱۲ لینک داپلکس (۲۴ تار) را فراهم می کند.
• پچ پنل فیبر نوری LC: به دلیل اندازه کوچک، برای شبکه های با تراکم بالا ترجیح داده می شود. مدل های پچ پنل فیبر نوری lc، شامل پچ پنل فیبر نوری 12 پورت lc و پچ پنل فیبر نوری 24 پورت lc، فضای کمتری در رک اشغال می کنند.

برندهای پرطرفدار پچ پنل فیبر نوری

برندهای معتبر جهانی، کیفیت و انطباق با استانداردهای بین المللی را تضمین می کنند:

• پچ پنل فیبر نوری نگزنس (Nexans): این برند پیشرو، محصولاتی با کیفیت ساخت بالا مانند پچ پنل فیبر نوری 24 پورت نگزنس را عرضه می کند.
• پچ پنل فیبر نوری لگراند (Legrand): ارائه دهنده راه حل های کامل مانند پچ پنل فیبر نوری 6 پورت لگراند مدل sc.
• پچ پنل کی نت (K-net): یکی از گزینه های اقتصادی و قابل اعتماد در بازار داخلی.

مقایسه انواع پچ پنل بر اساس نوع کانکتور و ظرفیت

مشخصه فنی	پچ پنل LC (Small Form Factor)	پچ پنل SC (Standard Connector)	پچ پنل با ظرفیت بالا
نوع کانکتور	LC (اندازه کوچک)	SC (اندازه استاندارد)	LC، MPO (برای تراکم فوق‌العاده)
تراکم (چگالی)	بالا (مناسب برای رک‌های پرظرفیت)	متوسط	بسیار بالا
فضای مورد نیاز	کمتر (بیشتر در هر یونیت)	بیشتر	بسته به نوع کانکتور متفاوت است
مثال ظرفیت	پچ پنل فیبر نوری 12 پورت lc، پچ پنل فیبر نوری 24 پورت lc	پچ پنل فیبر نوری 12 پورت sc، پچ پنل فیبر نوری 24 پورت sc	پچ پنل فیبر نوری 48 پورت / 48 کر
بهترین کاربرد	مراکز داده و محیط‌های با فضای محدود	شبکه‌های عمومی و اتصالات Single Mode	شبکه‌های Back-Bone و لایه‌کشی زیرساخت

خرید پچ پنل فیبر نوری: راهنمای انتخاب و اطلاع از قیمت

هنگام خرید پچ پنل فیبر نوری، باید به هماهنگی آن با کابل کشی موجود و نیازهای آتی شبکه توجه کنید:

• نوع کانکتور: اطمینان حاصل کنید که پچ پنل انتخابی (SC, LC, ST) با تجهیزات شما سازگار است.
• ظرفیت (تعداد پورت): همیشه ظرفیتی بیشتر از نیاز فعلی خود انتخاب کنید تا امکان توسعه آتی (Headroom) فراهم باشد.

قیمت پچ پنل فیبر نوری و عوامل موثر بر آن

قیمت پچ پنل فیبر نوری بر اساس چند عامل اصلی تعیین می شود:

1. ظرفیت: همانطور که اشاره شد، قیمت پچ پنل فیبر نوری 48 پورت به طور قابل توجهی از مدل های کوچک تر بالاتر است.
2. نوع ساختار: پچ پنل کشویی معمولاً به دلیل مکانیزم پیچیده تر، قیمت بالاتری نسبت به مدل های ثابت رک مونت دارد.
3. برند: محصولات برندهای معتبری مانند نگزنس به دلیل تضمین کیفیت، قیمت متفاوتی دارند.
4. تجهیزات همراه: اینکه پچ پنل همراه با آداپتور و کاست ارائه شود یا خیر، بر قیمت نهایی تأثیرگذار است.

قیمت کابینت پچ پنل فیبر نوری

قیمت کابینت پچ پنل فیبر نوری (یا رک) نیز باید در بودجه بندی کلی در نظر گرفته شود. این قیمت بسته به ارتفاع (U) و عمق رک، جنس بدنه، وجود درب شیشه ای و امکانات مدیریتی کابل متفاوت است.

---

تجهیزات فیبر نوری و شبکه اورجینال با بالاترین استاندارد و بهترین قیمت در اند‌مود

 کابل فیبر نوری               پچ کورد فیبر نوری               آداپتور فیبر نوری  پچ پنل فیبر نوری             ماژول SFP                        پیگتیل فیبر نوری

---

آرایش پچ پنل فیبر نوری: اصول و اجزای کلیدی

آرایش پچ پنل فیبر نوری فرآیندی است که شامل مدیریت فضای داخل محفظه برای تضمین کمترین افت سیگنال و بیشترین طول عمر فیبر است. اجزای کلیدی این آرایش عبارتند از:

• کاست پچ پنل فیبر نوری (Splice Tray/Cassette): وظیفه این قطعه نگهداری منظم و استاندارد از محل جوش های فیبر (محل اتصال تارهای ورودی به پیگتیل ها) است. کاست پچ پنل فیبر نوری باید به نحوی طراحی شده باشد که شعاع خمش فیبر رعایت شود.
• ابزارهای مدیریت خمش: وجود حلقه ها و قلاب های نگه دارنده برای جلوگیری از خم شدن فیبر بیش از حد مجاز که می تواند باعث تضعیف سیگنال شود.

پرسش های متداول (FAQ) درباره پچ پنل فیبر نوری

آیا پچ پنل دیواری بهتر است یا پچ پنل رک  مونت شده؟

پچ پنل دیواری برای محیط های کوچک یا نقاط توزیع جزئی خارج از اتاق سرور مناسب است. اما اگر در اتاق سرور و با هدف تجمیع اتصالات کار می کنید، پچ پنل رک  مونت شده استاندارد و حرفه ای ترین گزینه است، به خصوص مدل پچ پنل کشویی که سهولت کار را افزایش می دهد.

منظور از پچ پنل فیبر نوری 48 کر چیست؟

پچ پنل فیبر نوری 48 کر یا 48 کور به این معنی است که این پچ پنل می تواند تا ۴۸ تار فیبر نوری مجزا (Single Core) یا ۲۴ لینک داپلکس را در خود جای دهد و خاتمه دهد.

تفاوت اصلی بین پچ پنل فیبر نوری LC و SC چیست؟

تفاوت اصلی در اندازه و چگالی است. پچ پنل فیبر نوری LC (با کانکتورهای کوچک تر) امکان تراکم بالاتر (پورت های بیشتر در یک یونیت رک) را فراهم می کند، در حالی که پچ پنل فیبر نوری SC فضای بیشتری را اشغال می کند اما به دلیل مکانیزم قفل ساده تر، در برخی محیط ها هنوز پرطرفدار است.

قیمت پچ پنل فیبر نوری 48 پورت چقدر است؟

قیمت پچ پنل فیبر نوری 48 پورت به برند (مانند نگزنس یا کی نت)، کیفیت مواد اولیه و اینکه آیا پچ پنل از نوع ثابت یا پچ پنل کشویی است، بستگی دارد. برای اطلاع از آخرین قیمت پچ پنل فیبر نوری، با واحد فروش ما تماس بگیرید.
