پچ کورد فیبر نوری چیست و چه کاربردی دارد؟

بذارید خیلی ساده شروع کنیم. وقتی پای شبکه فیبر نوری وسطه، اتصال ها باید دقیق، تمیز و بدون دردسر باشن. اینجاست که پچ کورد فیبر نوری وارد بازی می شه. کابلی که شاید ظاهرش ساده باشه، ولی انتخاب اشتباهش می تونه کل شبکه رو اذیت کنه.این مقاله قراره کمک کنه دقیقاً بفهمیم پچ کورد فیبر نوری چیه، کجا استفاده می شه و موقع خریدش باید حواستون به چی باشه. نه بیشتر، نه کمتر.

پچ کورد فیبر نوری چیست؟

اگر بخوایم خیلی خلاصه بگیم، پچ کورد فیبر نوری یک کابل فیبر آماده ست که دو سرش کانکتور نصب شده و برای اتصال مستقیم تجهیزات فیبری استفاده می شه.

برخلاف کابل فیبر خام که نیاز به فیوژن و تجهیزات داره، پچ کورد آماده استفاده هست. وصلش می کنین و تمام.همین سادگی باعث شده توی رک ها، دیتاسنترها و تجهیزات مخابراتی تبدیل به انتخاب اول بشه. فرض کنین داخل رک شبکه هستین و باید سوییچ فیبر رو به پچ پنل وصل کنی.نه وقت فیوژن داری، نه جاش هست. اینجاست که پچ کورد فیبر نوری دقیقاً کارتو راه می ندازه.

انواع کاربرد های پچ کورد فیبرنوری

پچ کورد فیبر نوری در واقع نقش «رابط نهایی» را در شبکه های نوری ایفا می کند. اگر کابل کشی فیبر نوری را به لوله کشی اصلی ساختمان تشبیه کنیم، پچ کورد همان شیلنگ رابطی است که آب را به شیر خروجی می رساند. اصلی ترین کاربرد این کابل ها، برقراری اتصال بین تجهیزات فعال (مانند سوئیچ ها، روترها و ماژول های SFP) و تجهیزات غیرفعال (مانند پچ پنل ها و ODFها) است.

مهم ترین حوزه های کاربرد این قطعه عبارتند از:

۱. اتاق های سرور و دیتاسنترها: در مراکزی که حجم انبوهی از داده جابه جا می شود، پچ کوردها وظیفه اتصال سرورها به سوئیچ های شبکه را بر عهده دارند. در اینجا کیفیت پچ کورد ضامن سرعت و پایداری شبکه است.

۲. شبکه های FTTH (فیبر نوری منازل): ملموس ترین کاربرد برای کاربران خانگی؛ کابل (معمولاً زرد رنگی) که مودم فیبر نوری شما را به پریز دیواری نوری (ATB) متصل می کند، یک پچ کورد است.

۳. شبکه های مخابراتی و تلویزیونی (CATV): برای انتقال سیگنال های تلفن و تلویزیون کابلی در مسافت های طولانی، از این کابل ها در نقاط توزیع سیگنال استفاده می شود.

۴. صنایع حساس و پزشکی: به دلیل اینکه فیبر نوری نویز الکترومغناطیسی جذب نمی کند، پچ کوردها در دستگاه های دقیق تصویربرداری پزشکی و سیستم های کنترل صنعتی کاربرد حیاتی دارند.

به طور خلاصه، هر جا که نیاز باشد نور (داده) از زیرساخت کابل کشی به یک دستگاه هوشمند برسد، پچ کورد فیبر نوری حضور دارد.

اجزای اصلی پچ کورد فیبر نوری

برای انتخاب درست، باید بدونین با چی طرفی. پچ کورد از چند بخش اصلی تشکیل شده که هرکدوم نقش خودشون رو دارن.

فیبر نوری (Core)

فیبر داخل کابل می تونه سینگل مود یا مالتی مود باشه.
این بخش تعیین می کنه پچ کورد برای چه مسافتی و چه نوع شبکه ای مناسبه.

• سینگل مود → مسیرهای طولانی، دقت بالا
• مالتی مود → مسیرهای کوتاه تر، شبکه های داخلی

کانکتور

دو سر پچ کورد کانکتور نصبه و همین کانکتورها تعیین می کنن به چه تجهیزی وصل بشه.
مدل هایی مثل SC، LC، FC یا MPO جزو رایج ترین ها هستن.

اگر کانکتور اشتباه انتخاب بشه، حتی بهترین کابل هم به کارت نمیاد.

روکش کابل

روکش بیرونی شاید ساده به نظر بیاد، ولی خیلی مهمه.

• PVC → استفاده معمولی داخل ساختمان
• LSZH → محیط هایی که ایمنی و دود کم مهمه

تفاوت پچ کورد، پیگتیل و کابل فیبر نوری

درک تفاوت این سه جزء، کلید شناخت زیرساخت شبکه است. تفاوت اصلی آن ها در تعداد کانکتورها (سرسیم ها) و روش اتصال نهفته است:

۱- کابل فیبر نوری (Fiber Cable): بستر اصلی و خام ارتباط است. این کابل ها برای مسافت های طولانی طراحی شده، دارای روکش های محافظ ضخیم هستند و دو سر آن ها کاملاً آزاد است (بدون کانکتور). کابل فیبر نقش ستون فقرات شبکه را دارد که بین شهرها یا طبقات کشیده می شود.

۲- پیگتیل (Pigtail): قطعه ای است که فقط در یک سر دارای کانکتور است و سر دیگر آن فیبر لخت می باشد. وظیفه پیگتیل، “قانون مند کردن” کابل اصلی است؛ به این صورت که سرِ لخت آن به تارهای کابل اصلی جوش (فیوژن) داده می شود تا کابل ضخیم ورودی، قابلیت اتصال به پچ پنل را پیدا کند.

۳- پچ کورد (Patch Cord): کابلی آماده و دوطرفه است که در هر دو سر دارای کانکتور می باشد. پچ کورد نیازی به جوش دادن ندارد و به عنوان یک رابط نهایی (Plug & Play) برای اتصال تجهیزات به یکدیگر (مثلاً اتصال مودم به پریز دیواری یا سوئیچ به پچ پنل) استفاده می شود.

به طور خلاصه اگر بخواهیم بگیم :

اینجا یکی از پرتکرارترین سوال‌هاست.

• کابل فیبر خام
  بدون کانکتور، مناسب مسیرهای دائمی و طولانی

• پیگتیل فیبر نوری
  یک سر کانکتور دارد و معمولاً فیوژن می‌شود

• پچ کورد فیبر نوری
  دو سر کانکتور، آماده استفاده، سریع و قابل تعویض

اگر اتصال موقت یا داخل رک داری، پچ کورد انتخاب منطقی‌تریه.

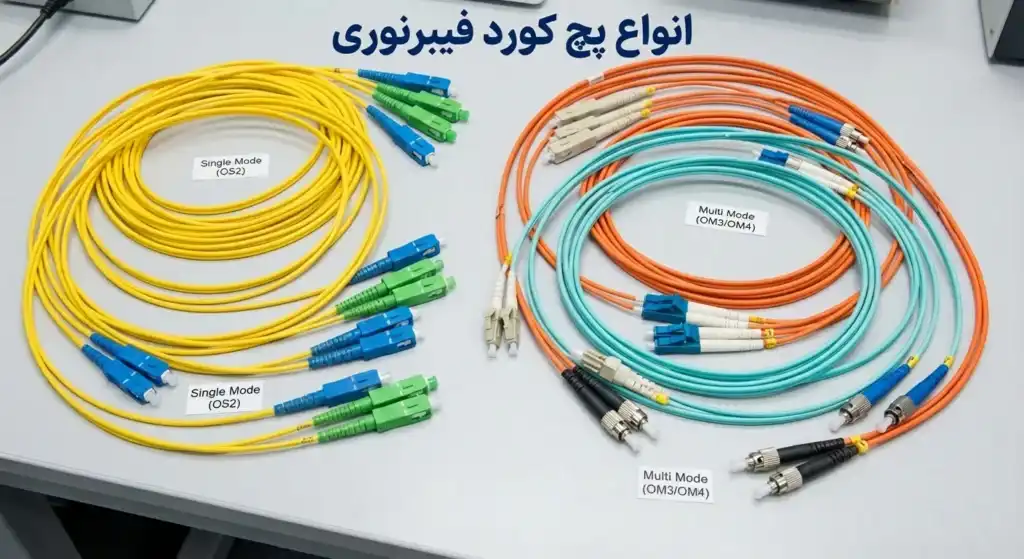

انواع پچ کورد فیبر نوری به‌صورت خلاصه

راهنمای خرید پچ کورد فیبر نوری : ۵ نکته طلایی

انتخاب اشتباه پچ کورد می تواند باعث افت شدید سیگنال یا حتی عدم برقراری ارتباط شود. هنگام خرید، این ۵ پارامتر را دقیقاً بررسی کنید:

۱- نوع هسته (Mode): اولین و مهم ترین فاکتور! باید بدانید بستر شبکه شما “سینگل مود” است یا “مالتی مود”. اگر کابل کشی ساختمان زرد است، حتماً پچ کورد سینگل مود (SM) بخرید. اگر نارنجی، آبی یا بنفش است، باید پچ کورد مالتی مود (MM) متناسب با نسل آن (OM3 یا OM4) تهیه کنید.

۲- نوع کانکتور (سرهای کابل): پورت دستگاه خود را چک کنید.

• مودم های خانگی معمولاً پورت مربعی بزرگ (SC) دارند.
• سوئیچ های شبکه و ماژول های SFP معمولاً پورت مربعی کوچک (LC) دارند.
• ممکن است یک سر کابل SC و سر دیگر LC باشد (پچ کورد ترکیبی).

۳- نوع پولیش (رنگ کانکتور): این مورد حیاتی است. کانکتورهای سبز (APC) سری زاویه دار دارند و کانکتورهای آبی (UPC) سری تخت. هرگز این دو را به هم وصل نکنید، زیرا به فیبر آسیب می زند. برای اینترنت فیبر نوری (FTTH) معمولاً از رنگ سبز (APC) استفاده می شود.

۴- جنس روکش: اگر کابل در محیط بسته و پرخطر (مثل دیتاسنتر) استفاده می شود، روکش LSZH (ضد دود سمی) انتخاب کنید. برای مصارف عادی خانگی، روکش PVC کافی است.

۵- طول کابل: برخلاف کابل شبکه مسی، فیبر نوری اضافی را نمی توان به راحتی گره زد یا تا کرد. طول کابل را دقیق و متناسب با فاصله انتخاب کنید تا از آسیب دیدن فیبر در اثر خمش جلوگیری شود.

قیمت پچ کورد فیبر نوری چگونه تعیین می شود؟

قیمت پچ کورد فیبرنوری عدد ثابت نداره و به چند عامل مهم بستگی داره:

• نوع فیبر (سینگل مود یا مالتی مود)
• نوع و تعداد کانکتورها
• طول کابل
• نوع پولیش (UPC یا APC)
• کیفیت ساخت و برند

به همین دلیله که دو پچ کورد ظاهراً مشابه می تونن قیمت های متفاوتی داشته باشن.بهتره قبل از خرید، مدل های مختلف رو کنار هم ببینی و مقایسه کنین.

جمع‌ بندی : انتخاب درست یعنی دردسر کمتر

پچ کورد فیبر نوری شاید قطعه کوچیکی باشه،ولی اگر درست انتخاب نشه، می‌تونه کل شبکه رو دچار مشکل کنه.وقتی بدونی کجا استفاده می‌کنی و چه مشخصاتی لازم داری،
هم هزینه‌ت کنترل می‌شه، هم خیالت از بابت کیفیت راحت‌تره.

سوالات متداول FAQ

پچ کورد فیبر نوری چه تفاوتی با کابل فیبر دارد؟
پچ کورد آماده استفاده است و دو سر آن کانکتور دارد، اما کابل فیبر خام نیاز به فیوژن دارد.

کدام پچ کورد برای مصرف خانگی مناسب‌تر است؟
معمولاً پچ کورد مالتی مود Duplex با کانکتور رایج تجهیزات.

آیا طول پچ کورد روی افت سیگنال تأثیر دارد؟
در طول‌های معمول خیر، اما انتخاب طول مناسب مهم است.
