سوکت زدن کابل شبکه یکی از اساسیترین مهارتهایی است که در راهاندازی و بهینهسازی یک شبکه کامپیوتری نقش کلیدی ایفا میکند. این فرآیند، اگرچه در نگاه اول ساده به نظر میرسد، اما در واقع نیازمند دقت بالا و رعایت استانداردهای خاصی است؛ چراکه کوچکترین اشتباه در ترتیب قرارگیری سیمها در کانکتور RJ45 میتواند منجر به اختلال در عملکرد شبکه، کاهش سرعت انتقال داده و حتی قطعی کامل ارتباط شود.
بسیاری از کاربران، بهویژه افرادی که در زمینه فناوری اطلاعات فعالیت دارند، به دنبال یادگیری یک روش اصولی، دقیق و استاندارد برای انجام این کار هستند تا بدون نیاز به متخصص، کابلهای شبکه خود را بهدرستی آماده کنند. در این آموزش، قصد داریم گامبهگام و بهصورت کاملاً عملی تمامی مراحل سوکت زدن کابل شبکه از 0 تا 100 را بررسی کنیم، در نتیجه پیشنهاد می کنیم تا پایان این محتوا با ما همراه باشید.

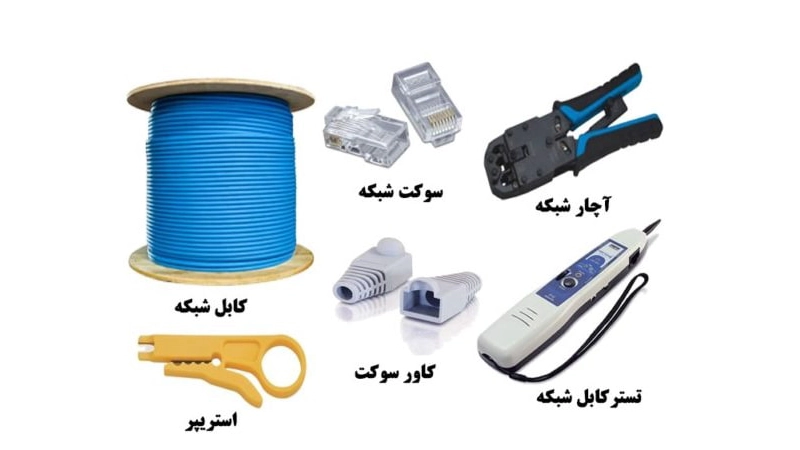

تجهیزات مورد نیاز برای سوکت زدن کابل شبکه
برای انجام صحیح و بدون نقص سوکت زدن کابل شبکه، در اختیار داشتن مجموعهای از ابزارهای استاندارد و ضروری امری اجتنابناپذیر است. این تجهیزات نهتنها فرآیند سوکتزنی را تسهیل میکنند، بلکه دقت و کیفیت اتصال را نیز تضمین خواهند کرد. در ادامه شما را با انواع تجهیزات مورد نیاز آشنا خواهیم کرد.
- کابل شبکه استاندارد (Cat5e، Cat6، Cat7): برای انتقال دادهها با سرعت و کیفیت مناسب، متناسب با نیاز شبکه استفاده میشود.
- سوکت RJ45: این قطعه بهعنوان رابط اتصال، کابل شبکه را به تجهیزات مختلف مانند سوئیچ، روتر و کامپیوتر متصل میکند.
- کاور سوکت RJ45: پوششی محافظ است که از محل اتصال کابل به سوکت در برابر گرد و غبار و آسیبهای فیزیکی محافظت میکند.
- استریپر (سیم لختکن): ابزاری کاربردی است که برای برداشتن روکش کابل شبکه، بدون آسیب زدن به سیمهای داخلی، مورد استفاده قرار میگیرد.
- آچار پرس شبکه: وسیلهای ضروری است که برای محکم کردن سیمها در داخل سوکت و ایجاد یک اتصال پایدار به کار میرود.
- تستر کابل شبکه: این دستگاه وظیفه بررسی صحت اتصالات کابل را بر عهده دارد و از بروز خطا در انتقال داده جلوگیری میکند.
- قیچی مخصوص یا کاتر: ابزاری دقیق است که برای کوتاه کردن کابل شبکه بدون ایجاد آسیب به رشته سیمهای داخلی مورد استفاده قرار میگیرد.

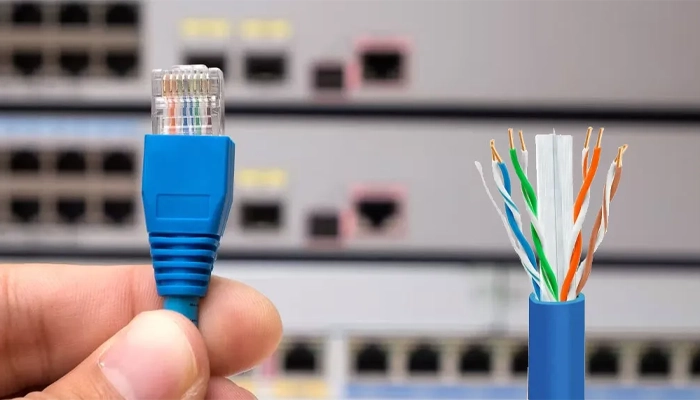

آموزش کامل سوکت زدن کابل شبکه

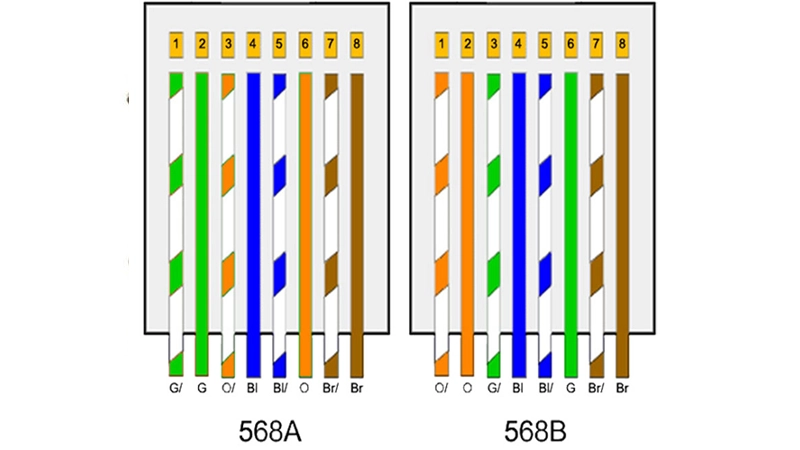

حال زمان آن فرارسیده تا مراحل سوکت زدن کابل شبکه را با هم پیش برویم، برای این کار شما باید ابتدا با استانداردهای رنگبندی سیمهای کابل شبکه اشنا شوید. سوکت زدن کابل شبکه بر اساس دو استاندارد (T-568A و T-568B) انجام میشود.
| پین | استاندارد T568A | استاندارد T568B |
|---|---|---|
| 1 | سفید-سبز | سفید-نارنجی |
| 2 | سبز | نارنجی |
| 3 | سفید-نارنجی | سفید-سبز |
| 4 | آبی | آبی |
| 5 | سفید-آبی | سفید-آبی |
| 6 | نارنجی | سبز |
| 7 | سفید-قهوهای | سفید-قهوهای |
| 8 | قهوهای | قهوهای |
استفاده از این استانداردها تضمین میکند که کابل شبکه بهدرستی کار کند و تداخلی در ارتباطات ایجاد نشود. در نتیجه باید در حین سوکت زدن کابل شبکه یکی از این استانداردها راانتخاب کرده و دقیقا عملیات سوکت زنی را مطابق با آن انجام دهید.

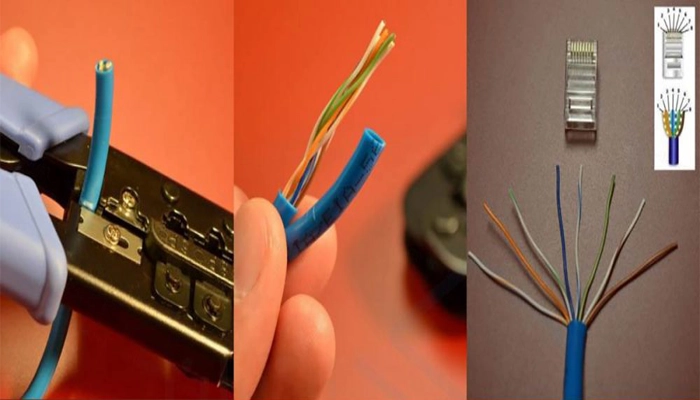

آمادهسازی کابل و برش دقیق آن
برای آغاز فرآیند سوکتزنی، ابتدا باید کابلی با کیفیت مناسب و استاندارد را انتخاب کرده و سپس متناسب با نیاز خود، آن را در طولی بهینه برش دهید. توجه داشته باشید که انتخاب طول مناسب تأثیر مستقیمی بر عملکرد شبکه دارد؛ کابلهای بیش از حد بلند ممکن است دچار افت سیگنال شوند و در نتیجه، کیفیت ارتباط کاهش یابد. پس از برش، با بهرهگیری از ابزار مخصوص سیملختکن، پوشش خارجی کابل را با دقت کنار بزنید تا هادیهای داخلی نمایان شوند. این مرحله نیازمند دقت فراوان است، چرا که آسیب زدن به سیمهای داخلی ممکن است عملکرد کابل را تحت تأثیر قرار دهد.

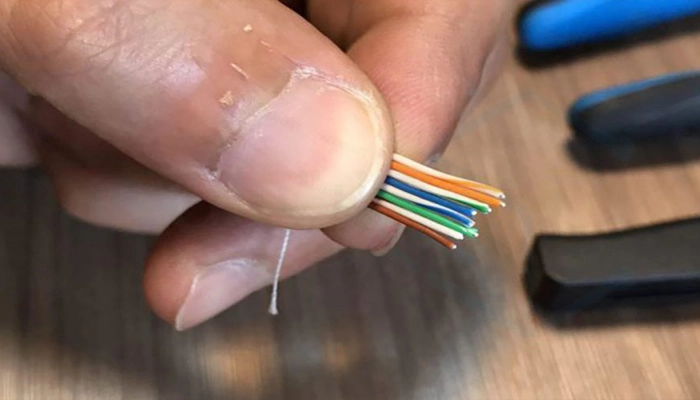

مرتبسازی سیمها و تعیین استاندارد مناسب
با کنار رفتن روکش کابل، مجموعهای از هشت رشته سیم رنگی که بهصورت زوجهای تابیدهشده در کنار یکدیگر قرار گرفتهاند، آشکار خواهد شد. این سیمها را باید بهآرامی از یکدیگر جدا کرده و بهگونهای مرتب کنید که از نظر چینش در یک راستا قرار گیرند. استانداردهای رایج برای ترتیب رنگ سیمها شامل دو مدل T-568A و T-568B هستند که انتخاب هر یک به نوع تجهیزات و سازگاری شبکه بستگی دارد. با این حال، معمولاً در بیشتر شبکههای اترنت، استاندارد T-568B به دلیل رایجتر بودن و همخوانی بهتر با بسیاری از تجهیزات، مورد استفاده قرار میگیرد.

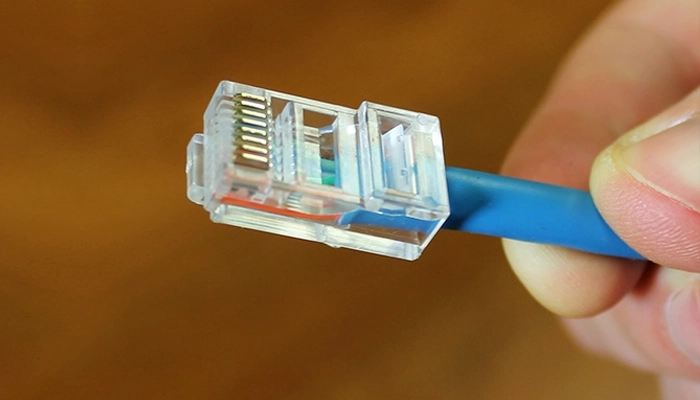

جایگذاری دقیق سیمها درون سوکت RJ45
پس از آنکه سیمها را بهدرستی بر اساس استاندارد منتخب مرتب کردید، لازم است آنها را بهگونهای کوتاه کنید که همه در یک راستا قرار داشته باشند. توجه کنید که کوتاهی یا بلندی بیش از حد سیمها میتواند باعث ایجاد مشکل در اتصال نهایی شود. سپس سیمهای مرتبشده را بهدقت درون سوکت RJ45 قرار دهید و اطمینان حاصل کنید که هر یک از آنها بهدرستی در جایگاه مربوط به خود نشستهاند و تماس کامل با پینهای مسی برقرار کردهاند. این گام اهمیت بسزایی دارد، زیرا هرگونه جابهجایی ناخواسته یا چیدمان اشتباه میتواند منجر به عملکرد نادرست کابل شود.

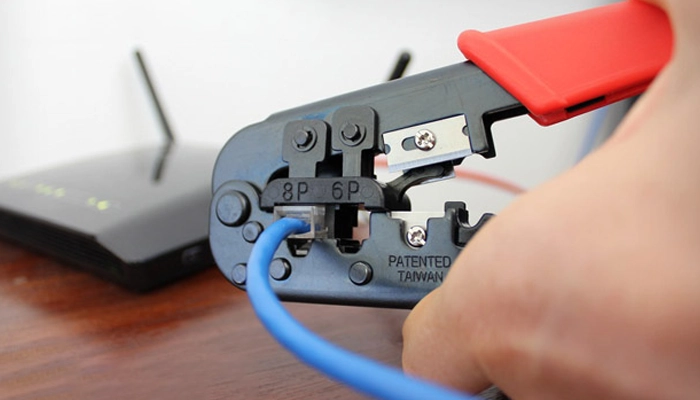

تثبیت اتصال با استفاده از آچار پرس
اکنون که سیمها را درون سوکت جاگذاری کردهاید، باید با استفاده از آچار شبکه، فرآیند پرسکردن را انجام دهید تا اتصال سیمها به پینهای فلزی کاملاً محکم و پایدار شود. برای این کار، سوکت را داخل شیار مخصوص آچار قرار داده و با فشار مناسب، آن را پرس کنید. باید دقت کنید که تمامی سیمها بهدرستی در محل خود تثبیت شده و ارتباط الکتریکی مطلوبی برقرار شده باشد. عدم انجام صحیح این مرحله ممکن است منجر به قطع ارتباط برخی سیمها شده و کارایی کابل را مختل کند.

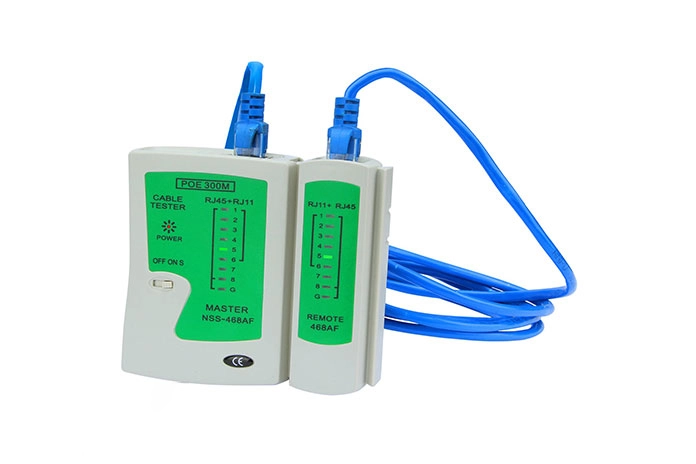

انجام تست نهایی و ارزیابی عملکرد کابل
پس از اتمام فرآیند پرسکردن، ضروری است که عملکرد کابل را با یک تستر شبکه بررسی کنید. تسترهای شبکه ابزاری کارآمد برای تشخیص صحیح بودن اتصالات و اطمینان از عملکرد بدون نقص کابل هستند. کافی است دو سر کابل را به تستر متصل کرده و نتایج نمایشدادهشده را تحلیل کنید. در صورتی که چراغهای دستگاه نشاندهنده ارتباط ناقص یا نادرست باشند، لازم است مراحل سوکتزنی را مجدداً بررسی کرده و از صحت ترتیب سیمها و استحکام اتصالات اطمینان حاصل کنید.
تست نهایی یکی از مهمترین مراحل این فرآیند است، زیرا کوچکترین ایراد در اتصال میتواند باعث اختلال جدی در عملکرد شبکه شود. این مورد را در نظر داشته باشید انواع تستر شبکه با برند PROSKIT از کیفیت بالایی برخوردار هستند، در نتیجه پیشنهاد می شود اگر قصد خرید تستر شبکه را دارید، محصولات این برند را هم بررسی بفرمایید.
خطاهای رایج در سوکت زدن کابل شبکه
| خطا | علت | راه حل |
|---|---|---|
| اتصال برقرار نیست | سیمها تا انتهای سوکت نرفته | مجدداً سوکت بزنید |
| سرعت 100 مگابیت میآید (نه 1 گیگابیت) | یکی از زوجها (مثلاً سبز یا نارنجی) قطع است | تستر را چک کنید |
| چیدمان معکوس (Reversed) | جای دو سیم عوض شده | استاندارد را دوباره چک کنید |
| سوکت از کابل جدا میشود | پرس ناقص انجام شده | دوباره پرس کنید یا سوکت جدید بزنید |
سوالات متداول درباره سوکت زدن کابل شبکه
۱. آیا میتوان از کابل Cat7 با سوکت معمولی RJ45 استفاده کرد؟
بله، به شرطی که سوکت مناسب (شیلددار) تهیه کنید.
۲. چرا بعد از سوکت زدن، کابل شناسایی نمیشود؟
احتمالاً استاندارد رنگبندی را اشتباه رعایت کردهاید یا سیمها به درستی پرس نشدهاند.
۳. آیا بدون آچار پرس هم میتوان سوکت زد؟
خیر، آچار پرس برای تثبیت اتصال ضروری است.
۴. طول کابل بعد از سوکت زدن چقدر باید باشد؟
حداکثر استاندارد ۱۰۰ متر است، اما برای عملکرد بهتر زیر ۹۰ متر نگه دارید.
نتیجه گیری
فرآیند سوکت زدن کابل شبکه، اگرچه در نگاه نخست ساده به نظر میرسد، اما در عمل مستلزم دقت بالا، رعایت استانداردهای لازم و بهرهگیری از ابزارهای مناسب است تا اتصال ایجادشده از حداکثر پایداری و کیفیت برخوردار باشد. انتخاب استاندارد صحیح، برش و مرتبسازی دقیق سیمها، جایگذاری اصولی در سوکت و در نهایت تست نهایی، همگی از گامهای حیاتی این فرآیند هستند که هرگونه سهلانگاری در آنها میتواند موجب بروز مشکلاتی نظیر کاهش سرعت انتقال داده، اختلال در شبکه یا حتی قطع کامل ارتباط شود.
بنابراین، توجه به جزئیات و اجرای دقیق مراحل، نهتنها عملکرد بهینه شبکه را تضمین میکند، بلکه از نیاز به تعمیرات و مشکلات احتمالی آینده نیز جلوگیری خواهد کرد. در نهایت پیشنهاد میکنیم در هنگام خرید تجهیزات پسیو، حتما به برند و کیفیت آنها توجه کنید.
